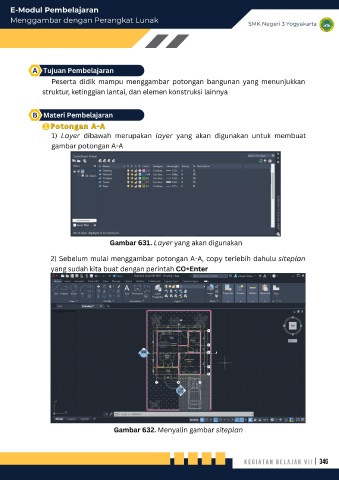

Page 385 - E-Modul Pembelajaran AutoCAD Rumah 1 Lantai Tipe 36

E-Modul Pembelajaran
Menggambar dengan Perangkat Lunak
SMK Negeri 3 Yogyakarta

A Tujuan Pembelajaran

Peserta didik mampu menggambar potongan bangunan yang menunjukkan
struktur, ketinggian lantai, dan elemen konstruksi lainnya

B Materi Pembelajaran

1 Potongan A-A
n
a
g

A
-
A
n
o
P
o
t
1) Layer dibawah merupakan layer yang akan digunakan untuk membuat
gambar potongan A-A

Gambar 631. Layer yang akan digunakan

2) Sebelum mulai menggambar potongan A-A, copy terlebih dahulu siteplan
yang sudah kita buat dengan perintah CO+Enter

Gambar 632. Menyalin gambar siteplan

k e g i a t a n b e l a j a r V I I | 346
