E-Modul Pembelajaran
Menggambar dengan Perangkat Lunak
SMK Negeri 3 Yogyakarta

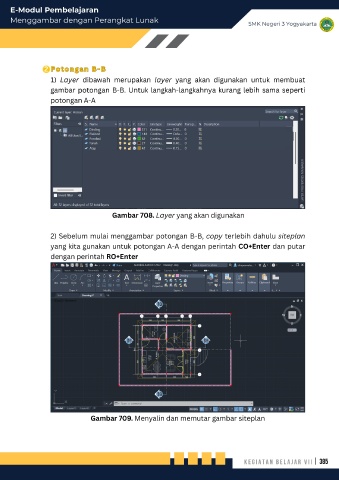

2 Potongan B-B
a
n
n
g
-
B

B
o
P
o
t
1) Layer dibawah merupakan layer yang akan digunakan untuk membuat
gambar potongan B-B. Untuk langkah-langkahnya kurang lebih sama seperti
potongan A-A

Gambar 708. Layer yang akan digunakan

2) Sebelum mulai menggambar potongan B-B, copy terlebih dahulu siteplan
yang kita gunakan untuk potongan A-A dengan perintah CO+Enter dan putar
dengan perintah RO+Enter

Gambar 709. Menyalin dan memutar gambar siteplan

k e g i a t a n b e l a j a r V I | I 385
