E-Modul Pembelajaran
Menggambar dengan Perangkat Lunak
SMK Negeri 3 Yogyakarta

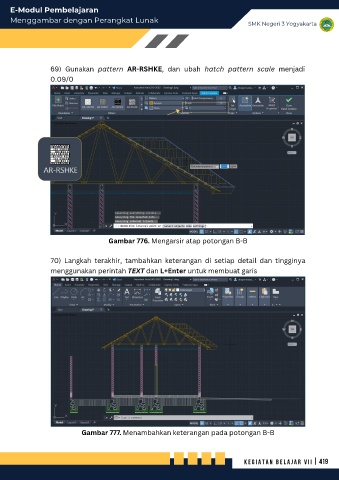

69) Gunakan pattern AR-RSHKE, dan ubah hatch pattern scale menjadi
0.09/0
Gambar 776. Mengarsir atap potongan B-B
70) Langkah terakhir, tambahkan keterangan di setiap detail dan tingginya
menggunakan perintah TEXT dan L+Enter untuk membuat garis
Gambar 777. Menambahkan keterangan pada potongan B-B
k e g i a t a n b e l a j a r V I | I 419
