Page 465 - E-Modul Pembelajaran AutoCAD Rumah 1 Lantai Tipe 36

E-Modul Pembelajaran
Menggambar dengan Perangkat Lunak
SMK Negeri 3 Yogyakarta

A Tujuan Pembelajaran

Peserta didik mampu menggambar detail kuda-kuda baja ringan dan rencana
atap sesuai dengan ukuran dan bentuk yang direncanakan.

B Materi Pembelajaran

1 Kuda-kuda Baja Ringan
j
a

B
a
g
a
n
R
i
n
a
-
d
K
u
u
d
a
k
1) Layer dibawah merupakan layer yang akan digunakan untuk membuat
gambar kuda-kuda baja ringan

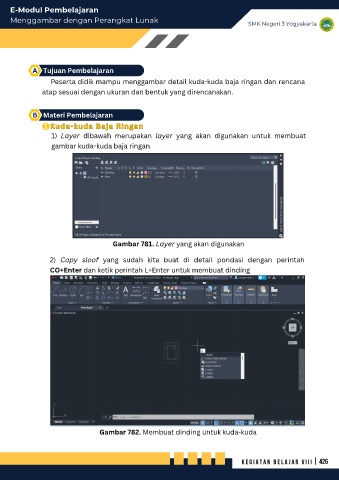

Gambar 854. Layer yang akan digunakan
Gambar 781. Layer yang akan digunakan

2) Copy sloof yang sudah kita buat di detail pondasi dengan perintah
CO+Enter dan ketik perintah L+Enter untuk membuat dinding

Gambar 782. Membuat dinding untuk kuda-kuda

k e g i a t a n b e l a j a r V I I | I 426
