Page 528 - E-Modul Pembelajaran AutoCAD Rumah 1 Lantai Tipe 36

E-Modul Pembelajaran
Menggambar dengan Perangkat Lunak
SMK Negeri 3 Yogyakarta

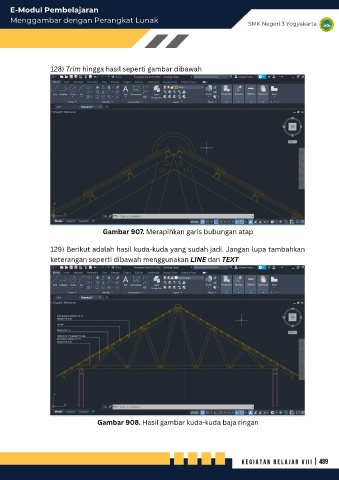

128) Trim hingga hasil seperti gambar dibawah

Gambar 907. Merapihkan garis bubungan atap

129) Berikut adalah hasil kuda-kuda yang sudah jadi. Jangan lupa tambahkan
keterangan seperti dibawah menggunakan LINE dan TEXT

Gambar 908. Hasil gambar kuda-kuda baja ringan

k e g i a t a n b e l a j a r V I I | I 489
