A Tujuan Pembelajaran

Peserta didik mampu menggambar rencana instalasi sanitasi air pada
bangunan sesuai dengan simbol dan jalur pipa yang benar.

B Materi Pembelajaran

1 Instalasi Pipa Air Bersih
A
i
r

i
p
a
s
i
h
r

B
e
t
a
l
I
n
s
i

P
s
a

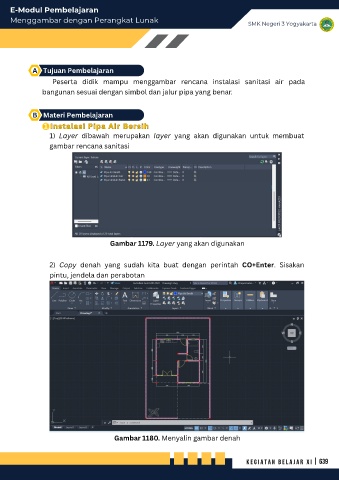

1) Layer dibawah merupakan layer yang akan digunakan untuk membuat
gambar rencana sanitasi
Gambar 1179. Layer yang akan digunakan
2) Copy denah yang sudah kita buat dengan perintah CO+Enter. Sisakan
pintu, jendela dan perabotan

Gambar 1180. Menyalin gambar denah
