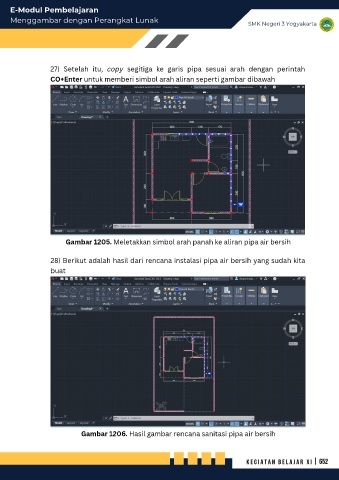

27) Setelah itu, copy segitiga ke garis pipa sesuai arah dengan perintah
CO+Enter untuk memberi simbol arah aliran seperti gambar dibawah

Gambar 1205. Meletakkan simbol arah panah ke aliran pipa air bersih

28) Berikut adalah hasil dari rencana instalasi pipa air bersih yang sudah kita
buat

Gambar 1206. Hasil gambar rencana sanitasi pipa air bersih
