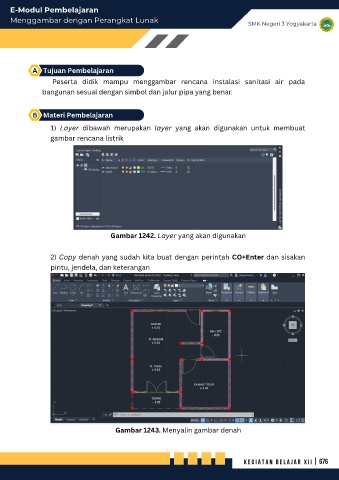

Page 715 - E-Modul Pembelajaran AutoCAD Rumah 1 Lantai Tipe 36

E-Modul Pembelajaran
Menggambar dengan Perangkat Lunak
SMK Negeri 3 Yogyakarta

A Tujuan Pembelajaran

Peserta didik mampu menggambar rencana instalasi sanitasi air pada
bangunan sesuai dengan simbol dan jalur pipa yang benar.

B Materi Pembelajaran

1) Layer dibawah merupakan layer yang akan digunakan untuk membuat
gambar rencana listrik

Gambar 1242. Layer yang akan digunakan

2) Copy denah yang sudah kita buat dengan perintah CO+Enter dan sisakan

pintu, jendela, dan keterangan

Gambar 1243. Menyalin gambar denah

k e g i a t a n b e l a j a r X I I | 676
