E-Modul Pembelajaran
Menggambar dengan Perangkat Lunak
SMK Negeri 3 Yogyakarta

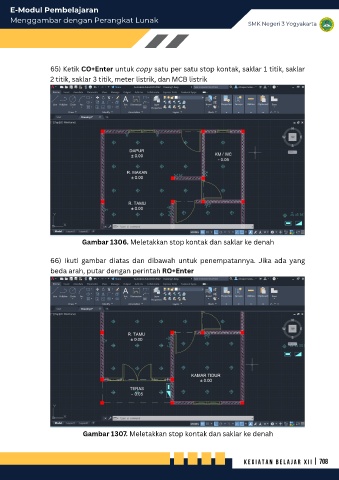

65) Ketik CO+Enter untuk copy satu per satu stop kontak, saklar 1 titik, saklar
2 titik, saklar 3 titik, meter listrik, dan MCB listrik
Gambar 1306. Meletakkan stop kontak dan saklar ke denah
66) Ikuti gambar diatas dan dibawah untuk penempatannya. Jika ada yang
beda arah, putar dengan perintah RO+Enter
Gambar 1307. Meletakkan stop kontak dan saklar ke denah
k e g i a t a n b e l a j a r X I | I 708
