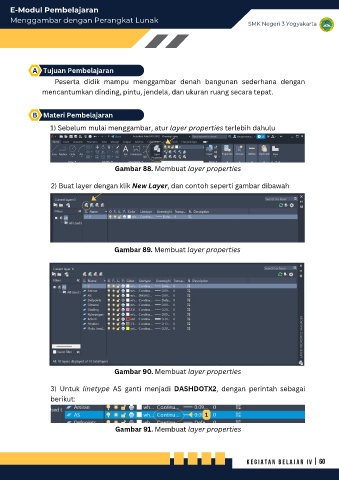

Page 99 - E-Modul Pembelajaran AutoCAD Rumah 1 Lantai Tipe 36
P. 99
E-Modul Pembelajaran
Menggambar dengan Perangkat Lunak
SMK Negeri 3 Yogyakarta
A Tujuan Pembelajaran
Peserta didik mampu menggambar denah bangunan sederhana dengan
mencantumkan dinding, pintu, jendela, dan ukuran ruang secara tepat.
B Materi Pembelajaran
1) Sebelum mulai menggambar, atur layer properties terlebih dahulu
Gambar 88. Membuat layer properties
2) Buat layer dengan klik New Layer, dan contoh seperti gambar dibawah
Gambar 89. Membuat layer properties
Gambar 90. Membuat layer properties
3) Untuk linetype AS ganti menjadi DASHDOTX2, dengan perintah sebagai
berikut:
1
Gambar 91. Membuat layer properties
