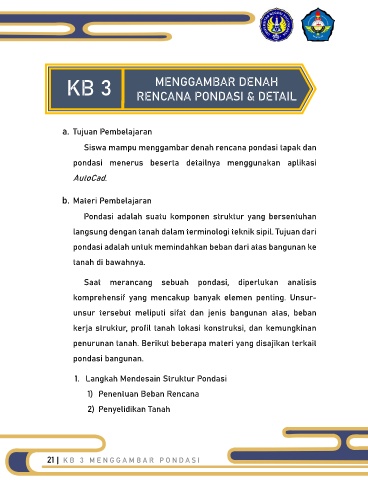

MENGGAMBAR DENAH
KB 3 RENCANA PONDASI & DETAIL
a. Tujuan Pembelajaran
Siswa mampu menggambar denah rencana pondasi tapak dan
pondasi menerus beserta detailnya menggunakan aplikasi
AutoCad.
b. Materi Pembelajaran
Pondasi adalah suatu komponen struktur yang bersentuhan
langsung dengan tanah dalam terminologi teknik sipil. Tujuan dari
pondasi adalah untuk memindahkan beban dari atas bangunan ke
tanah di bawahnya.
Saat merancang sebuah pondasi, diperlukan analisis
komprehensif yang mencakup banyak elemen penting. Unsur-
unsur tersebut meliputi sifat dan jenis bangunan atas, beban
kerja struktur, profil tanah lokasi konstruksi, dan kemungkinan
penurunan tanah. Berikut beberapa materi yang disajikan terkait
pondasi bangunan.
1. Langkah Mendesain Struktur Pondasi
1) Penentuan Beban Rencana
2) Penyelidikan Tanah
21 | K B 3 M E N G G A M B A R P O N D A S I
