Page 19 - E-Modul Pembelajaran IPA Keterpaduan Tipe Shared Berbasis Scaffolding Materi Usaha dan Pesawat Sederhana

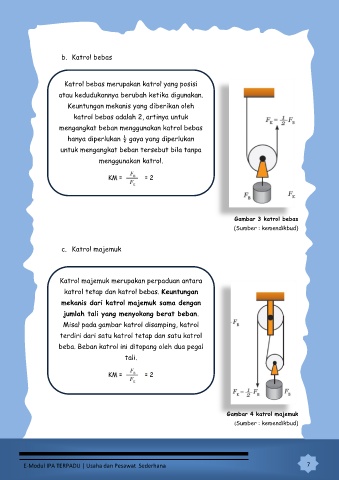

b. Katrol bebas

Katrol bebas merupakan katrol yang posisi

atau kedudukannya berubah ketika digunakan.
Keuntungan mekanis yang diberikan oleh
katrol bebas adalah 2, artinya untuk

mengangkat beban menggunakan katrol bebas

hanya diperlukan ½ gaya yang diperlukan
untuk mengangkat beban tersebut bila tanpa
menggunakan katrol.

Gambar 3 katrol bebas
(Sumber : kemendikbud)

c. Katrol majemuk

Katrol majemuk merupakan perpaduan antara
katrol tetap dan katrol bebas. Keuntungan
mekanis dari katrol majemuk sama dengan

jumlah tali yang menyokong berat beban.

Misal pada gambar katrol disamping, katrol
terdiri dari satu katrol tetap dan satu katrol

beba. Beban katrol ini ditopang oleh dua pegal

tali.

Gambar 4 katrol majemuk
(Sumber : kemendikbud)

E-Modul IPA TERPADU | Usaha dan Pesawat Sederhana 7
