3. Siapkan catatan kecil untuk menuliskan sementara hasil pengamatan.

4. Jalankan LabActivity dengan cara klik dua kali pada berkas
“aktivitaspengayaan.pka”.
5. Sekarang kalian berada di rumah di MyCity. Pergilah ke sekolah kalian dan
masuk ke Lab.TKJ Lanjut yang pintu ruangannya terbuka.

6. Kalian akan melihat sebuah Controller SBC0. Di dunia nyata, perangkat
tersebut dapat berupa perangkat Raspberry.

LED2
LED1

GPIO 17 GND
PIN 11 PIN 6
GND
GND(?) 23
PIN 14
PIN 16

®
5V 5V GND GP14 GP15 GP18 GND GP23 GP24 GND GP25 GP8 GP7 ID_SCV GND GP12 GND GP16 GP20 GP21 RasPi0

3V3 GP2 GP4 GP3 GND GP17 GP27 GP22 3V3 GP10 GP9 GP11 GND ID_SCV GP5 GP6 GP13 GP19 GP26 GND PI USB Port at this end

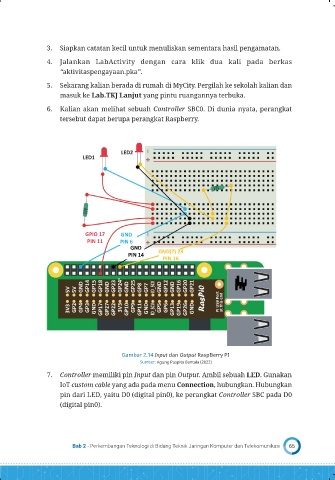

Gambar 2.14 Input dan Output RaspBerry PI
Sumber: Agung Puspita Bantala (2022)
7. Controller memiliki pin Input dan pin Output. Ambil sebuah LED. Gunakan
IoT custom cable yang ada pada menu Connection, hubungkan. Hubungkan
pin dari LED, yaitu D0 (digital pin0), ke perangkat Controller SBC pada D0
(digital pin0).
