Oleh karenanya untuk muatan-muatan melingkari rangkaian. Jika
r = 0, ggl menjadi ggl ideal.
Bayangkan kita bergerak melewati baterei dari a ke b dan
mengukur potensial listrik pada beberapa titik. Seiring kita bergerak dari
terminal positif ke terminal negatif, potensial bertambah sejumlah .
Tetapi begitu kita melewati hambatan dalam r, potensial berkurang
sejumlah Ir, dimana I adalah arus dalam rangkaian.

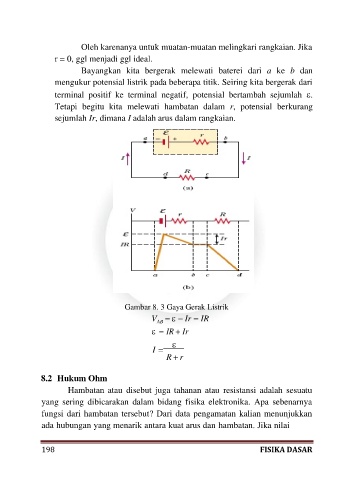

Gambar 8. 3 Gaya Gerak Listrik
V =  − Ir = IR
AB
 = IR + Ir


I =
R + r

8.2 Hukum Ohm
Hambatan atau disebut juga tahanan atau resistansi adalah sesuatu
yang sering dibicarakan dalam bidang fisika elektronika. Apa sebenarnya
fungsi dari hambatan tersebut? Dari data pengamatan kalian menunjukkan
ada hubungan yang menarik antara kuat arus dan hambatan. Jika nilai
