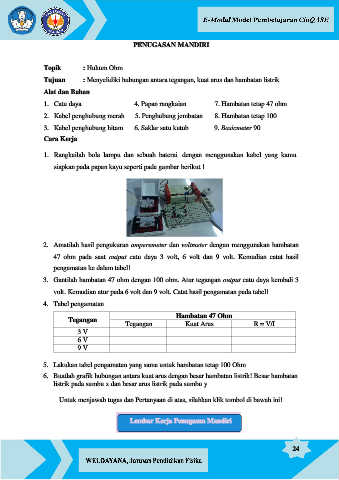

PENUGASAN MANDIRI

Topik : Hukum Ohm

Tujuan : Menyelidiki hubungan antara tegangan, kuat arus dan hambatan listrik
Alat dan Bahan

1. Catu daya 4. Papan rangkaian 7. Hambatan tetap 47 ohm
2. Kabel penghubung merah 5. Penghubung jembatan 8. Hambatan tetap 100

3. Kabel penghubung hitam 6. Saklar satu kutub 9. Basicmeter 90

Cara Kerja

1. Rangkailah bola lampu dan sebuah baterai dengan menggunakan kabel yang kamu

siapkan pada papan kayu seperti pada gambar berikut !

2. Amatilah hasil pengukuran amperemeter dan voltmeter dengan menggunakan hambatan
47 ohm pada saat output catu daya 3 volt, 6 volt dan 9 volt. Kemudian catat hasil

pengamatan ke dalam tabel!
3. Gantilah hambatan 47 ohm dengan 100 ohm. Atur tegangan output catu daya kembali 3

volt. Kemudian atur pada 6 volt dan 9 volt. Catat hasil pengamatan pada tabel!

4. Tabel pengamatan
Hambatan 47 Ohm
Tegangan
Tegangan Kuat Arus R = V/I
3 V
6 V
9 V

5. Lakukan tabel pengamatan yang sama untuk hambatan tetap 100 Ohm

6. Buatlah grafik hubungan antara kuat arus dengan besar hambatan listrik! Besar hambatan
listrik pada sumbu x dan besar arus listrik pada sumbu y

Untuk menjawab tugas dan Pertanyaan di atas, silahkan klik tombol di bawah ini!

Lembar Kerja Penugasan Mandiri
