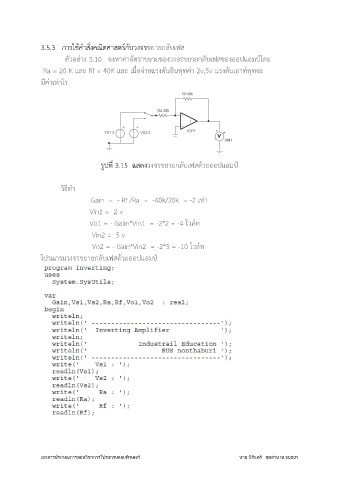

3.5.3 การใช้ค าสั่งคณิตศาสตร์กับวงจรขยายกลับเฟส

ตัวอย่าง 3.10 จงหาค่าอัตราขยายของวงจรขยายกลับเฟสของออปแอมป์โดย
์
Ra = 20 K และ Rf = 40K และ เมื่อจ่ายแรงดันอินพุทค่า 2v,5v แรงดันเอาทพุทจะ
่
มีค่าเทาไร

รูปที่ 3.15 แสดงวงจรขยายกลับเฟสด้วยออปแอมป์

วิธท า
ี
่
Gain = - Rf /Ra = -40k/20k = -2 เทา
Vin1 = 2 v

Vo1 = - Gaiin*Vin1 = -2*2 = -4 โวล์ท
Vin2 = 5 v

Vo2 = - Gain*Vin2 = -2*5 = -10 โวล์ท
โปรแกรมวงจรขยายกลับเฟสด้วยออปแอมป์
