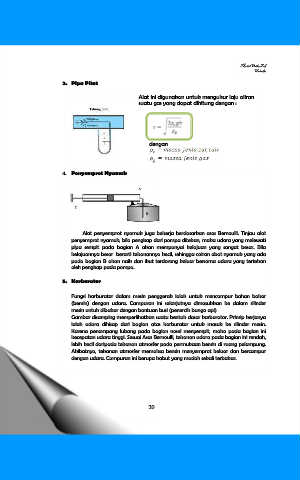

Page 20 - FLUIDA

Modul Fisika XI
Usie-fis

2. Pipa Pitot

Alat ini digunakan untuk mengukur laju aliran
suatu gas yang dapat dihitung dengan :

dengan

4. Penyemprot Nyamuk

Alat penyemprot nyamuk juga bekerja berdasarkan asas Bernoulli. Tinjau alat
penyemprot nyamuk, bila pengisap dari pompa ditekan, maka udara yang melewati
pipa sempit pada bagian A akan mempunyai kelajuan yang sangat besar. Bila
kelajuannya besar berarti tekanannya kecil, sehingga cairan obat nyamuk yang ada
pada bagian B akan naik dan ikut terdorong keluar bersama udara yang tertekan
oleh pengisap pada pompa.

5. Karburator

Fungsi karburator dalam mesin penggerak ialah untuk mencampur bahan bakar
(bensin) dengan udara. Campuran ini selanjutnya dimasukkan ke dalam silinder
mesin untuk dibakar dengan bantuan busi (penercik bunga api)
Gambar disamping memperlihatkan suatu bentuk dasar karburator. Prinsip kerjanya
ialah udara dihisap dari bagian atas karburator untuk masuk ke silinder mesin.
Karena penampang lubang pada bagian nosel menyempit, maka pada bagian ini
kecepatan udara tinggi. Sesuai Asas Bernoulli, tekanan udara pada bagian ini rendah,
lebih kecil daripada tekanan atmosfer pada permukaan bensin di ruang pelampung.
Akibatnya, tekanan atmosfer memaksa bensin menyemprot keluar dan bercampur
dengan udara. Campuran ini berupa kabut yang mudah sekali terbakar.
