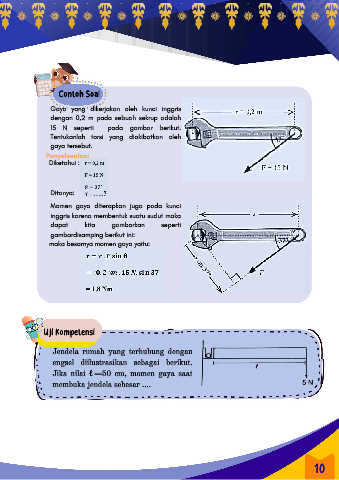

Contoh Soal

                   Gaya  yang  dikerjakan  oleh  kunci  inggris
                   dengan  0,2  m  pada  sebuah  sekrup  adalah
                   15  N  seperti    pada  gambar  berikut.
                   Tentukanlah  torsi  yang  diakibatkan  oleh
                   gaya tersebut.
                 Penyelesaian:
                  Diketahui :




                   Ditanya:

                   Momen  gaya  diterapkan  juga  pada  kunci

                   inggris karena membentuk suatu sudut maka
                   dapat       kita     gambarkan         seperti
                   gambardisamping berikut ini:
                  maka besarnya momen gaya yaitu:

















                Uji Kompetensi


                   Jendela  rumah  yang  terhubung  dengan

                   engsel  diilustrasikan  sebagai  berikut.
                   Jika  nilai  ℓ =50  cm,  momen  gaya  saat
                   membuka jendela sebesar ....
