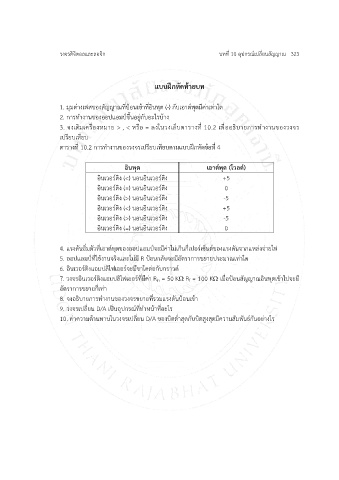

วงจรดิจิตอล฽ละลอจิก༛ ༛ ༛บททีไ༛10༛อุปกรณຏ฼ปลีไยนสัญญาณ༛༛༛323

฽บบฝຄกหัดทຌายบท༛
༛
1.༛มุมต຋าง฼ฟสของสัญญาณทีไปງอน฼ขຌาทีไอินพุต༛(-)༛กับ฼อาตຏพุตมีค຋า฼ท຋า฿ด༛
2.༛การท้างานของออป฽อมปຊขึๅนอยู຋กับอะเรบຌาง༛

ืไ
ิ
3.༛จง฼ตม฼ครืไองหมาย༛>༛,༛<༛หรือ༛=༛ลง฿นวง฼ลใบตารางทีไ༛10.2༛฼พออธิบายการท้างานของวงจร
฼ปรียบ฼ทียบ༛
ตารางทีไ༛10.2༛การท้างานของวงจร฼ปรียบ฼ทียบตาม฽บบฝຄกหัดขຌอทีไ༛4༛
༛

อินพุต༛ ฼อาตຏพุต༛(฾วลตຏ)༛
อิน฼วอรຏติง༛(<)༛นอนอิน฼วอรຏติง༛ +5༛
อิน฼วอรຏติง༛(=)༛นอนอิน฼วอรຏติง༛ 0༛
อิน฼วอรຏติง༛(>)༛นอนอิน฼วอรຏติง༛ -5༛
อิน฼วอรຏติง༛(<)༛นอนอิน฼วอรຏติง༛ +5༛

อิน฼วอรຏติง༛(>)༛นอนอิน฼วอรຏติง༛ -5༛
อิน฼วอรຏติง༛(=)༛นอนอิน฼วอรຏติง༛ 0༛
༛
4.༛฽รงดันอิไมตัวทีไ฼อาตຏพุตของออป฽อมปຊจะมีค຋าเม຋฼กินกีไ฼ปอรຏ฼ซในตຏของ฽รงดันจาก฽หล຋งจ຋ายเฟ༛

5.༛ออป฽อมปຊทีไ฿ชຌงานจริง฽ละเม຋มี༛R༛ปງอนกลับจะมีอัตราการขยายประมาณ฼ท຋า฿ด༛
6.༛อิน฼วอรຏติง฽อมปลิเฟ฼ออรຏจะมีขา฿ดต຋อกับกราวด༛ ຏ
7.༛วงจรอิน฼วอรຏติง฽อมปลิเฟ฼ออรຏทีไมค຋า༛Rin༛=༛50༛K༛Rf༛=༛100༛K༛฼มืไอปງอนสัญญาณอินพุต฼ขຌาเปจะม ี
ี
อัตราการขยายกีไ฼ท຋า༛
8.༛จงอธิบายการท้างานของวงจรขยายทีไรวม฽รงดันปງอน฼ขຌา༛
9.༛วงจร฼ปลีไยน༛D/A༛฼ปຓนอุปกรณຏทีไท้าหนຌาทีไอะเร༛

10.༛ค຋าความตຌานทาน฿นวงจร฼ปลีไยน༛D/A༛ของบิตตไ้าสุดกับบิตสูงสุดมีความสัมพันธຏกันอย຋างเร༛
༛
༛
༛

༛
༛
༛
༛
༛
༛
