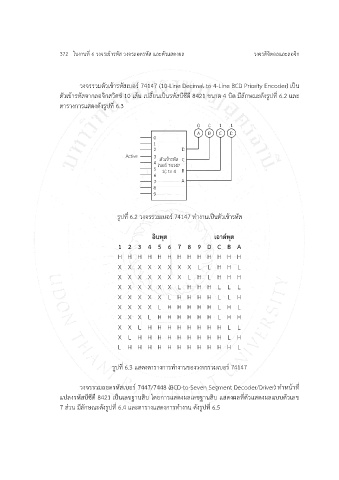

372༛༛༛฿บงานทีไ༛6༛วงจร฼ขຌารหัส༛วงจรถอดรหส༛฽ละตัว฽สดงผล༛༛ วงจรดิจิตอล฽ละลอจิก༛

วงจรรวมตัว฼ขຌารหัส฼บอรຏ༛74147༛(10-Line༛Decimal༛to༛4-Line༛BCD༛Priority༛Encoder)༛฼ปຓน
ี
ตัว฼ขຌารหัสจากลอจิกสวิตชຏ༛10༛฼สຌน༛฼ปลีไยน฼ปຓนรหัสบีซีด༛8421༛ขนาด༛4༛บิต༛มีลักษณะดังรูปทีไ༛6.2༛฽ละ
ตารางการ฽สดงดังรูปทีไ༛6.3༛༛
༛

༛
༛༛༛༛༛༛༛༛༛༛༛༛༛༛༛༛༛༛༛༛༛༛༛༛༛༛༛༛༛༛༛༛༛༛༛༛༛༛༛༛
รูปทีไ༛6.2༛วงจรรวม฼บอรຏ༛74147༛ท้างาน฼ปຓนตัว฼ขຌารหัส༛

༛
อินพุต༛ ฼อาตຏพุต༛
1༛ 2༛ 3༛ 4༛ 5༛ 6༛ 7༛ 8༛ 9༛ D༛ C༛ B༛ A༛
H༛ H༛ H༛ H༛ H༛ H༛ H༛ H༛ H༛ H༛ H༛ H༛ H༛
X༛ X༛ X༛ X༛ X༛ X༛ X༛ X༛ L༛ L༛ H༛ H༛ L༛

X༛ X༛ X༛ X༛ X༛ X༛ X༛ L༛ H༛ L༛ H༛ H༛ H༛
X༛ X༛ X༛ X༛ X༛ X༛ L༛ H༛ H༛ H༛ L༛ L༛ L༛
X༛ X༛ X༛ X༛ X༛ L༛ H༛ H༛ H༛ H༛ L༛ L༛ H༛
X༛ X༛ X༛ X༛ L༛ H༛ H༛ H༛ H༛ H༛ L༛ H༛ L༛
X༛ X༛ X༛ L༛ H༛ H༛ H༛ H༛ H༛ H༛ L༛ H༛ H༛

X༛ X༛ L༛ H༛ H༛ H༛ H༛ H༛ H༛ H༛ H༛ L༛ L༛
X༛ L༛ H༛ H༛ H༛ H༛ H༛ H༛ H༛ H༛ H༛ L༛ H༛
L༛ H༛ H༛ H༛ H༛ H༛ H༛ H༛ H༛ H༛ H༛ H༛ L༛
༛
รูปทีไ༛6.3༛฽สดงตารางการท้างานของวงจรรวม฼บอรຏ༛74147༛

༛
ຌ
วงจรรวมถอดรหัส฼บอรຏ༛7447/7448༛(BCD-to-Seven༛Segment༛Decoder/Driver)༛ท้าหนาทีไ
ั
ั
ี
฽ปลงรหัสบีซีด༛8421༛฼ปຓน฼ลขฐานสิบ༛฾ดยการ฽สดงผล฼ลขฐานสิบ༛฽สดงผลทีไตว฽สดงผล฽บบตว฼ลข༛༛
7༛ส຋วน༛มีลักษณะดังรูปทีไ༛6.4༛฽ละตาราง฽สดงการท้างาน༛ดังรูปทีไ༛6.5༛༛
