การทดลองทีไ༛10.3༛วงจร฽ปลง฽อนะลอก฼ปຓนดิจิตอล฽บบ฼ปรียบ฼ทียบ฽รงดัน༛
ງ
1.༛ต຋อวงจรตามรูปทีไ༛10.7༛จ຋ายเฟฟากระ฽สตรง฿หຌกับออป฽อมปຊ฼บอรຏ༛LM324༛ทัๅง༛2༛ตัวดຌวย
ງ
฽หล຋งจ຋ายเฟฟา༛+༛5༛V༛
2.༛ต຋อ฽หล຋งจ຋ายเฟฟากระ฽สตรง༛0-10༛V༛ปรับค຋าเดຌ༛฼ขຌาทีไ฽อนะลอกอินพุต฽ละปรับค຋า฽รงดัน༛
ງ
฿หຌ฼ท຋ากบ༛0༛฾วลตຏ༛
ั

༛༛

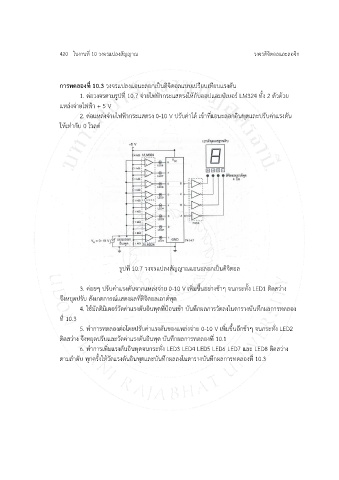

รูปทีไ༛10.7༛วงจร฽ปลงสัญญาณ฽อนะลอก฼ปຓนดิจิตอล༛
༛
3.༛ค຋อยโ༛ปรับค຋า฽รงดันจาก฽หล຋งจ຋าย༛0-10༛V༛฼พิไมขึๅนอย຋างชຌาโ༛จนกระทัๅง༛LED1༛ติดสว຋าง༛
จึงหยุดปรับ༛สัง฼กตการณຏ฽สดงผลทีไดจิตอล฼อาตຏพุต༛
ิ
4.༛฿ชຌมัลติมิ฼ตอรຏวัดค຋า฽รงดันอินพุตทีไปງอน฼ขຌา༛บันทึกผลการวัดลง฿นตารางบันทึกผลการทดลอง

ทีไ༛10.3༛
5.༛ท้าการทดลองต຋อ฾ดยปรับค຋า฽รงดันของ฽หล຋งจ຋าย༛0-10༛V༛฼พิไมขึๅนอีกชຌาโ༛จนกระทัไง༛LED2༛
ติดสว຋าง༛จึงหยุดปรับ฽ละวัดค຋า฽รงดันอินพุต༛บันทึกผลการทดลองทีไ༛10.1༛
6.༛ท้าการ฼พิไม฽รงดันอินพุตจนกระทัไง༛LED3༛LED4༛LED5༛LED6༛LED7༛฽ละ༛LED8༛ติดสว຋าง

ตามล้าดับ༛ทุกครัๅง฿หຌวัด฽รงดันอินพุต฽ละบันทึกผลลง฿นตารางบันทึกผลการทดลองทีไ༛10.3༛
༛
༛
༛
༛
༛
