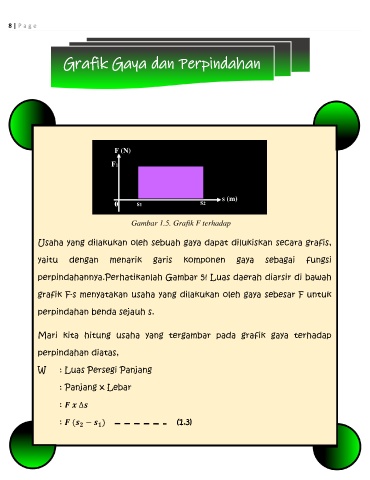

Grafik Gaya dan Perpindahan
F (N)
F1
0 s1 s2 s (m)
Gambar 1.5. Grafik F terhadap
s
Usaha yang dilakukan oleh sebuah gaya dapat dilukiskan secara grafis,
yaitu dengan menarik garis komponen gaya sebagai fungsi
perpindahannya.Perhatikanlah Gambar 5! Luas daerah diarsir di bawah
grafik F-s menyatakan usaha yang dilakukan oleh gaya sebesar F untuk
perpindahan benda sejauh s.
Mari kita hitung usaha yang tergambar pada grafik gaya terhadap
perpindahan diatas,
W : Luas Persegi Panjang
: Panjang x Lebar
: ∆
: ሺ − ሻ (1.3)
