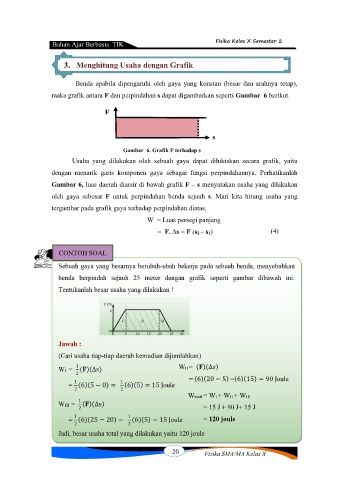

Bahan Ajar Berbasis TIK Fisika Kelas X Semester 2

3. Menghitung Usaha dengan Grafik

Benda apabila dipengaruhi oleh gaya yang konstan (besar dan arahnya tetap),

maka grafik antara F dan perpindahan s dapat digambarkan seperti Gambar 6 berikut.

F

s

Gambar 6. Grafik F terhadap s
Usaha yang dilakukan oleh sebuah gaya dapat dilukiskan secara grafik, yaitu

dengan menarik garis komponen gaya sebagai fungsi perpindahannya. Perhatikanlah
Gambar 6, luas daerah diarsir di bawah grafik F – s menyatakan usaha yang dilakukan

oleh gaya sebesar F untuk perpindahan benda sejauh s. Mari kita hitung usaha yang
tergambar pada grafik gaya terhadap perpindahan diatas,

W = Luas persegi panjang

= F. ∆s = F (s2 – s1) (4)

CONTOH SOAL

WII = ∆
= 6 20 − 5 = 6 15 = 90 Joule

Wtotal = WI + WII + WIII
= 15 J + 90 J+ 15 J

= 120 joule

20 Fisika SMA/MA Kelas X
