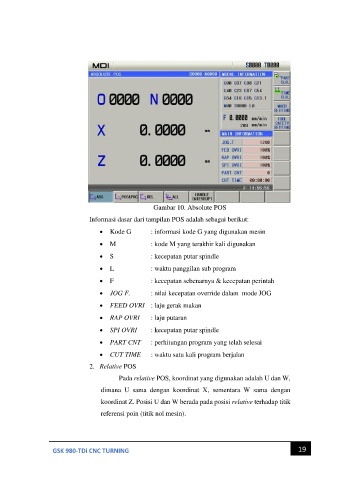

Gambar 10. Absolute POS
Informasi dasar dari tampilan POS adalah sebagai berikut:

• Kode G : informasi kode G yang digunakan mesin

• M : kode M yang terakhir kali digunakan
• S : kecepatan putar spindle

• L : waktu panggilan sub program

• F : kecepatan sebenarnya & kecepatan perintah
• JOG F. : nilai kecepatan override dalam mode JOG

• FEED OVRI : laju gerak makan

• RAP OVRI : laju putaran

• SPI OVRI : kecepatan putar spindle
• PART CNT : perhitungan program yang telah selesai

• CUT TIME : waktu satu kali program berjalan

2. Relative POS
Pada relative POS, koordinat yang digunakan adalah U dan W,

dimana U sama dengan koordinat X, sementara W sama dengan
koordinat Z. Posisi U dan W berada pada posisi relative terhadap titik

referensi poin (titik nol mesin).
