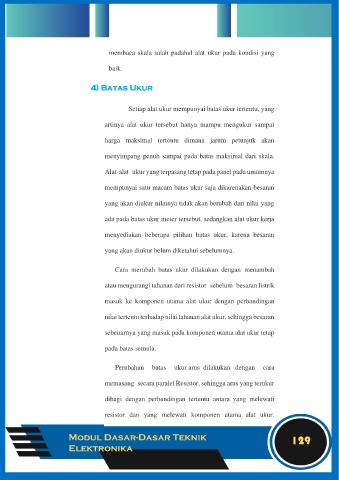

membaca skala salah padahal alat ukur pada kondisi yang

baik.

4) Batas Ukur

Setiap alat ukur mempunyai batas ukur tertentu, yang

artinya alat ukur tersebut hanya mampu mengukur sampai

harga maksimal tertentu dimana jarum petunjuk akan

menyimpang penuh sampai pada batas maksimal dari skala.

Alat-alat ukur yang terpasang tetap pada panel pada umumnya

mempunyai satu macam batas ukur saja dikarenakan besaran

yang akan diukur nilainya tidak akan berubah dari nilai yang

ada pada batas ukur meter tersebut, sedangkan alat ukur kerja

menyediakan beberapa pilihan batas ukur, karena besaran

yang akan diukur belum diketahui sebelumnya.

Cara merubah batas ukur dilakukan dengan menambah

atau mengurangi tahanan dari resistor sebelum besaran listrik

masuk ke komponen utama alat ukur dengan perbandingan

nilai tertentu terhadap nilai tahanan alat ukur, sehingga besaran

sebenarnya yang masuk pada komponen utama alat ukur tetap

pada batas semula.

Perubahan batas ukur arus dilakukan dengan cara

memasang secara paralel Resistor, sehingga arus yang terukur

dibagi dengan perbandingan tertentu antara yang melewati

resistor dan yang melewati komponen utama alat ukur.
