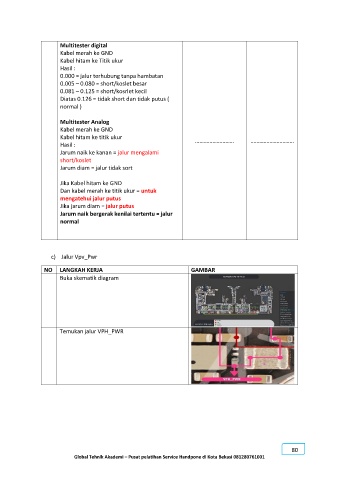

Multitester digital
Kabel merah ke GND
Kabel hitam ke Titik ukur
Hasil :
0.000 = jalur terhubung tanpa hambatan
0.005 – 0.080 = short/koslet besar
0.081 – 0.125 = short/kosrlet kecil
Diatas 0.126 = tidak short dan tidak putus (
normal )
Multitester Analog
Kabel merah ke GND
Kabel hitam ke titik ukur ……………………… …………………………
Hasil :
Jarum naik ke kanan = jalur mengalami
short/koslet
Jarum diam = jalur tidak sort
Jika Kabel hitam ke GND
Dan kabel merah ke titik ukur = untuk
mengatehui jalur putus
Jika jarum diam = jalur putus
Jarum naik bergerak kenilai tertentu = jalur
normal
c) Jalur Vpv_Pwr
NO LANGKAH KERJA GAMBAR
Buka skematik diagram
Temukan jalur VPH_PWR
80
