E-Modul Fisika Berbasis Discovery Learning 2022
PERISKOP
Periskop adalah alat optik yang berfungsi untuk mengamati benda dalam
jarak jauh atau berada dalam sudut tertentu. Ada dua jenis lensa yang digunakan
pada alat periskop, yaitu lensa objektif dan lensa okuler. Lensa objektif
merupakan lensa cembung yang berfungsi untuk menerima sinar yang datang dari
benda, biasanya disebut lensa cembung. Bentuknya sederhana, yaitu berupa
tabung yang dilengkapi dengan cermin/prisma pada ujung-ujungnya. Prisma ini
akan memantulkan cahaya yang datar sejajar padanya, kemudian diatur
sedemikian rupa sehingga membentuk sudut 45 derajat terhadap sumbu tabung.

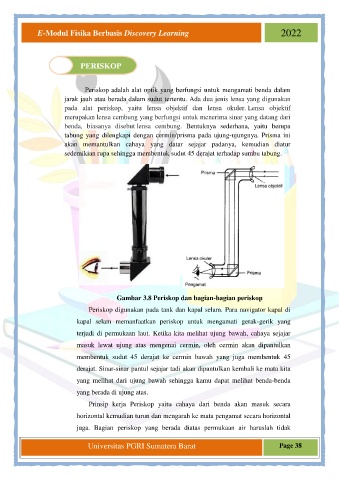

Gambar 3.8 Periskop dan bagian-bagian periskop
Periskop digunakan pada tank dan kapal selam. Para navigator kapal di
kapal selam memanfaatkan periskop untuk mengamati gerak-gerik yang
terjadi di permukaan laut. Ketika kita melihat ujung bawah, cahaya sejajar
masuk lewat ujung atas mengenai cermin, oleh cermin akan dipantulkan
membentuk sudut 45 derajat ke cermin bawah yang juga membentuk 45
derajat. Sinar-sinar pantul sejajar tadi akan dipantulkan kembali ke mata kita
yang melihat dari ujung bawah sehingga kamu dapat melihat benda-benda
yang berada di ujung atas.
Prinsip kerja Periskop yaitu cahaya dari benda akan masuk secara
horizontal kemudian turun dan mengarah ke mata pengamat secara horizontal
juga. Bagian periskop yang berada diatas permukaan air haruslah tidak
