2)  Aktifkan warna Hijau pada L1, timer Hijau L1 (tHL1) akan menghitung

                               mundur dan kendaraan dapat berjalan. L2 dan L3 ditetapkan warna Merah
                               agar kendaraan berhenti.

                           3)  Pada saat tHL1 = 0, warna Kuning pada L1 akan aktif, timer Kuning L1
                               (tKL1) akan menghitung mundur dan kendaraan harus berhati-hati sebelum

                               diberhentikan. L2 dan L3 masih Merah.

                           4)  Pada  saat  tKL1  =  0,  sistem  akan  memberhentikan  L1  dengan  cara
                               mengaktifkan  warna  Merah dan  menyalakan  timer  Merah  L1  (tML1).

                               Selanjutnya,  L2  dapat  berjalan  karena  lampu  Hijau  diaktifkan,  tHL2

                               menghitung mundur. L3 dalam kondisi masih Merah.
                           5)  Timer akan terus menghitung waktu mundur dari L1, L2, L3, kembali ke

                               L1, dst.
                           6)  Sistem akan mengktifkan warna Kuning pada L2, L1 dan L3 pada posisi

                               warna Merah.
                           7)  Sistem mengaktifkan warna Hijau pada L3, L1 dan L3 berubah ke warna

                               Merah.

                           Untuk mempermudah memahami algoritma di atas, dapat membuatnya dalam
                        bentuk  diagram  waktu  pada  lampu  rambu  lalu  lintas.  Diagram  waktu  akan

                        menggambarkan kondisi setiap lampu ketika menyala secara bergantian.

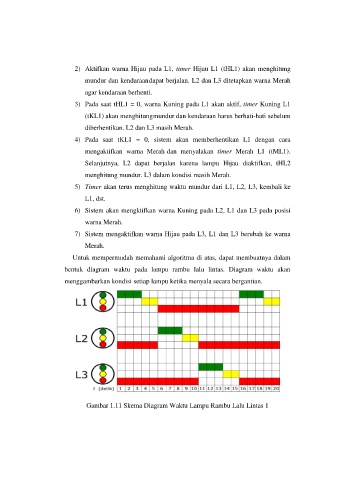

                               Gambar 1.11 Skema Diagram Waktu Lampu Rambu Lalu Lintas 1
