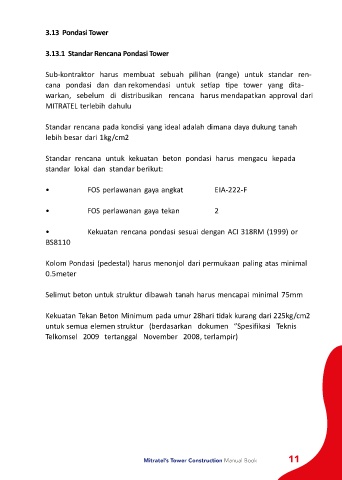

3.13 Pondasi Tower

3.13.1 Standar Rencana Pondasi Tower

Sub-kontraktor harus membuat sebuah pilihan (range) untuk standar ren-
cana pondasi dan dan rekomendasi untuk setiap tipe tower yang dita-
warkan, sebelum di distribusikan rencana harus mendapatkan approval dari
MITRATEL terlebih dahulu

Standar rencana pada kondisi yang ideal adalah dimana daya dukung tanah
lebih besar dari 1kg/cm2

Standar rencana untuk kekuatan beton pondasi harus mengacu kepada
standar lokal dan standar berikut:

• FOS perlawanan gaya angkat EIA-222-F

• FOS perlawanan gaya tekan 2

• Kekuatan rencana pondasi sesuai dengan ACI 318RM (1999) or
BS8110

Kolom Pondasi (pedestal) harus menonjol dari permukaan paling atas minimal
0.5meter

Selimut beton untuk struktur dibawah tanah harus mencapai minimal 75mm

Kekuatan Tekan Beton Minimum pada umur 28hari tidak kurang dari 225kg/cm2
untuk semua elemen struktur (berdasarkan dokumen ”Spesifikasi Teknis
Telkomsel 2009 tertanggal November 2008, terlampir)

Mitratel’s Tower Construction Manual Book 11
