Modul Praktikum Sistem Mikroprosesor & Mikrokontroler
(MT-UN-2022)
A. Hardware
Komponen utama di dalam papan Arduino adalah sebuah microcontroller 8 bit
dengan merk ATmega yang dibuat oleh perusahaan Atmel Corporation. Berbagai
papan Arduino menggunakan tipe ATmega yang berbeda-beda tergantung dari
spesifikasinya, sebagai contoh Arduino Uno menggunakan ATmega328 sedangkan
Arduino Mega 2560 yang lebih canggih menggunakan ATmega2560. Untuk
memberikan gambaran mengenai apa saja yang terdapat di dalam sebuah
microcontroller, pada gambar berikut ini diperlihatkan contoh diagram blok sederhana
dari microcontroller ATmega328 (dipakai pada Arduino Uno).

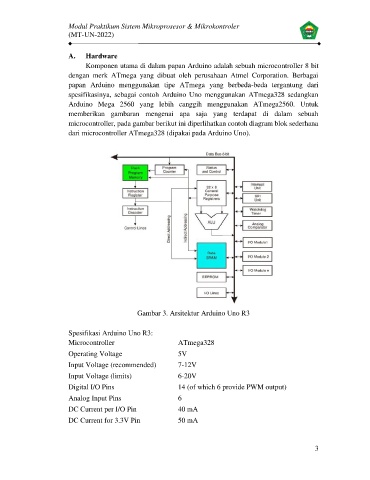

Gambar 3. Arsitektur Arduino Uno R3
Spesifikasi Arduino Uno R3:
Microcontroller ATmega328
Operating Voltage 5V
Input Voltage (recommended) 7-12V
Input Voltage (limits) 6-20V
Digital I/O Pins 14 (of which 6 provide PWM output)
Analog Input Pins 6
DC Current per I/O Pin 40 mA
DC Current for 3.3V Pin 50 mA
3
