Device atau komputer bisa diletakkan secara otomatis di dalam jaringan
VLAN yang didasarkan pada autentifikasi user atau komputer
menggunakan protokol 802.1x
F. Konfigurasi VLAN
Untuk membangun sebuah infrastruktur jaringan VLAN, komponen jaringan
yang harus dipersiapkan adalah PC Server, PC Client, switch, NIC Kabel
UTP, dan lain sebagainya. Pada materi kali ini kita kan membangun
infrastruktur jaringan VLAN dengan menggunkan aplikasi simulasi packet
tracer. Berikut adalah Langkah-langkahnya :
1. Langkah pertama bukalah aplikasi packet tracermu.

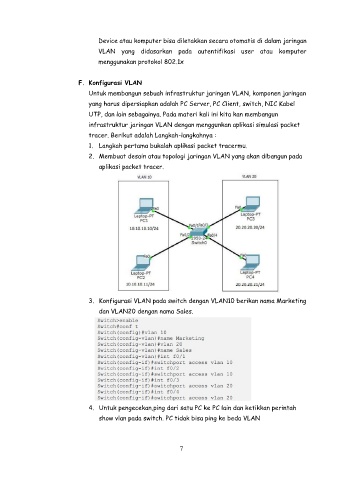

2. Membuat desain atau topologi jaringan VLAN yang akan dibangun pada
aplikasi packet tracer.
3. Konfigurasi VLAN pada switch dengan VLAN10 berikan nama Marketing
dan VLAN20 dengan nama Sales.
4. Untuk pengecekan,ping dari satu PC ke PC lain dan ketikkan perintah
show vlan pada switch. PC tidak bisa ping ke beda VLAN
