Page 111 - Электронное издание

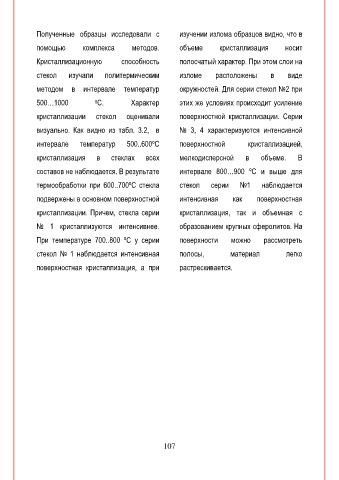

Полученные образцы исследовали с изучении излома образцов видно, что в

помощью комплекса методов. объеме кристаллизация носит

Кристаллизационную способность полосчатый характер. При этом слои на

стекол изучали политермическим изломе расположены в виде
методом в интервале температур окружностей. Для серии стекол №2 при

500…1000 0 С. Характер этих же условиях происходит усиление
кристаллизации стекол оценивали поверхностной кристаллизации. Серии

визуально. Как видно из табл. 3.2, в № 3, 4 характеризуются интенсивной
интервале температур 500..600ºС поверхностной кристаллизацией,

кристаллизация в стеклах всех мелкодисперсной в объеме. В
составов не наблюдается. В результате интервале 800…900 ºС и выше для

термообработки при 600..700ºС стекла стекол серии №1 наблюдается
подвержены в основном поверхностной интенсивная как поверхностная

кристаллизации. Причем, стекла серии кристаллизация, так и объемная с

№ 1 кристаллизуются интенсивнее. образованием крупных сферолитов. На

При температуре 700..800 ºС у серии поверхности можно рассмотреть

стекол № 1 наблюдается интенсивная полосы, материал легко

поверхностная кристаллизация, а при растрескивается.

107
