PENERAPAN RANGKAIAN
ELEKTRONIKA
MATERI PEMBELAJARAN

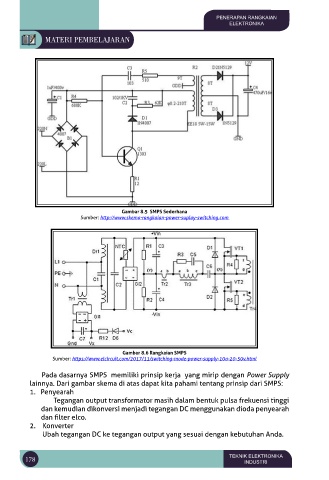

Gambar 8.5 SMPS Sederhana
Sumber: http://www.skema-rangkaian-power-suplay-switching.com

Gambar 8.6 Rangkaian SMPS
Sumber: https://www.elcircuit.com/2017/11/switching-mode-power-supply-10a-20-50v.html

Pada dasarnya SMPS memiliki prinsip kerja yang mirip dengan Power Supply
lainnya. Dari gambar skema di atas dapat kita pahami tentang prinsip dari SMPS:
1. Penyearah
Tegangan output transformator masih dalam bentuk pulsa frekuensi tinggi
dan kemudian dikonversi menjadi tegangan DC menggunakan dioda penyearah
dan filter elco.
2. Konverter
Ubah tegangan DC ke tegangan output yang sesuai dengan kebutuhan Anda.
