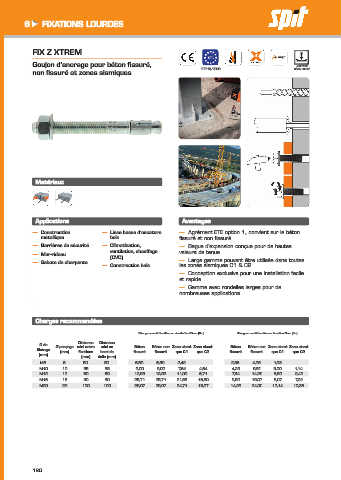

Page 122 - 2018_CATALOGUE SPIT PASLODE_FR

6 FIXATIONS LOURDES

FIX Z XTREM

Goujon d’ancrage pour béton fissuré, ETE 15/0388 AGRÉMENT
non fissuré et zones sismiques BÉTON FISSURÉ

Matériaux

Applications Avantages
— Construction — Lisse basse d’ossature — Agrément ETE option 1, convient sur le béton
métallique bois fissuré et non fissuré
— Barrières de sécurité — Climatisation, — Bague d’expansion conçue pour de hautes
— Mur-rideau ventilation, chauffage valeurs de tenue
(CVC)
— Sabots de charpente — Large gamme pouvant être utilisée dans toutes
— Construction bois les zones sismiques C1 & C2
— Conception exclusive pour une installation facile
et rapide
— Gamme avec rondelles larges pour de
nombreuses applications

Charges recommandées

Charges recommandées en cisaillement Vrec (Kn) Charges recommandées en traction Nrec (Kn)
Distance Distance
Ø de
filetage Ø perçage mini entre mini en Béton Béton non Zone sismi- Zone sismi- Béton Béton non Zone sismi- Zone sismi-
(mm) (mm) fixations bord de fissuré fissuré que C1 que C2 fissuré fissuré que C1 que C2
(mm) dalle (mm)
M8 8 50 50 6,50 6,50 2,42 2,36 4,29 1,93
M10 10 55 55 9,00 9,00 7,64 4,64 4,29 9,50 3,00 1,14
M12 12 60 60 12,93 12,93 11,00 6,71 7,64 14,29 6,50 2,43
M16 16 90 80 25,71 25,71 21,86 16,50 9,50 19,07 8,07 7,29
M20 20 100 100 29,07 29,07 24,71 18,07 14,29 24,00 12,14 10,36
