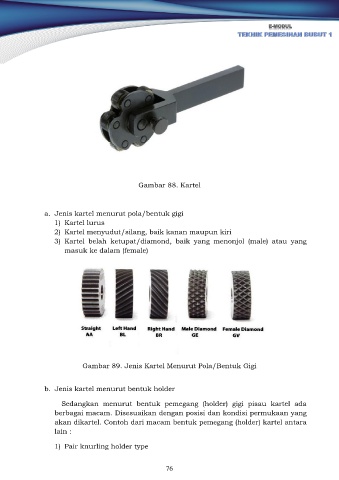

Gambar 88. Kartel
a. Jenis kartel menurut pola/bentuk gigi
1) Kartel lurus
2) Kartel menyudut/silang, baik kanan maupun kiri
3) Kartel belah ketupat/diamond, baik yang menonjol (male) atau yang
masuk ke dalam (female)
Gambar 89. Jenis Kartel Menurut Pola/Bentuk Gigi
b. Jenis kartel menurut bentuk holder
Sedangkan menurut bentuk pemegang (holder) gigi pisau kartel ada
berbagai macam. Disesuaikan dengan posisi dan kondisi permukaan yang
akan dikartel. Contoh dari macam bentuk pemegang (holder) kartel antara
lain :
1) Pair knurling holder type
76
