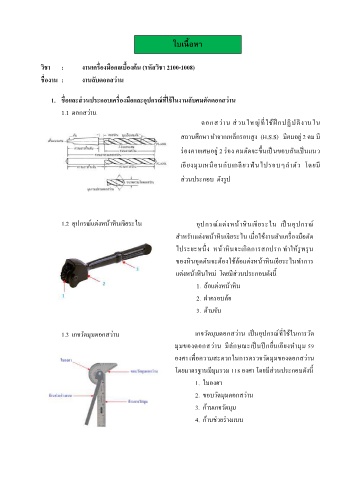

ใบเนื้อหา

วิชา : งานเครื่องมือกลเบื้องต้น (รหัสวิชา 2100-1008)
ชื่องาน : งานลับดอกสว่าน

1. ชื่อและส่วนประกอบเครื่องมือและอุปกระ์ที่ใช้ในงานลับคมตัดดอกสว่าน
1.1 ดอกสว่ำน

ดอกสว่ำน ส่วนใหญ่ที่ใช้ฝึ กปฏิบัติงำนใน

สถำนศึกษำ ท ำจำกเหล็กรอบสูง (H.S.S) มีคมอยู่ 2 คม มี

ร่องคำยเศษอยู่ 2 ร่อง คมตัดจะขึ้นเป็นขอบสันเป็นแนว

เอียงมุมเหมือนกับเกลียวฟันไปรอบๆล ำตัว โดยมี
ส่วนประกอบ ดังรูป

1.2 อุปกรณ์แต่งหน้ำหินเจียระไน อุปกรณ์แต่งหน้ำหินเจียระไน เป็ นอุปกรณ์
ส ำหรับแต่งหน้ำหินเจียระไน เมื่อใช้งำนลับเครื่องมือตัด

ไประยะหนึ่ง หน้ำหินจะเกิดกำรสกปรก ท ำให้รูพรุน

ของหินอุดตันจะต้องใช้ล้อแต่งหน้ำหินเจียระไนท ำกำร
แต่งหน้ำหินใหม่ โดยมีส่วนประกอบดังนี้

1. ล้อแต่งหน้ำหิน

2. ฝำครอบล้อ

3. ด้ำมจับ

1.3 เกจวัดมุมดอกสว่ำน เกจวัดมุมดอกสว่ำน เป็นอุปกรณ์ที่ใช้ในกำรวัด

มุมของดอกสว่ำน มีลักษณะเป็ นปี กยื่นเอียงท ำมุม 59

องศำ เพื่อควำมสะดวกในกำรตรวจวัดมุมของดอกสว่ำน

4. ปลายคมตัด

โดยมำตรฐำนมีมุมรวม 118 องศำ โดยมีส่วนประกอบดังนี้
1. ใบองศำ
5. ผิวคมตัด
2. ขอบวัดมุมดอกสว่ำน

3. ก้ำนเกจวัดมุม

4. ก้ำนช่วยร่ำงแบบ
