Douches

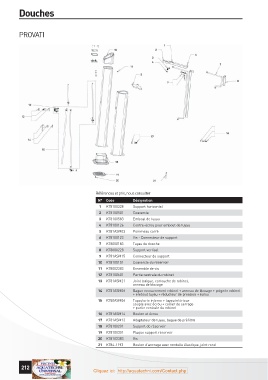

PROVATI

Références et prix, nous consulter
N° Code Désignation
1 K78100328 Support horizontal
2 K78100501 Couvercle
3 K78100583 Embout de tuyau
4 K78100126 Contre-écrou pour embout de tuyau
5 K781ASM03 Pommeau carré
6 K78100123 Vis - Connecteur de support
7 K78000183 Tuyau de douche
8 K78000228 Support vertical
9 K781ASM15 Connecteur de support
10 K78100101 Couvercle du réservoir
11 K78002383 Ensemble de vis
12 K78100601 Partie centrale du robinet
13 K781ASM21 Joint torique, cartouche de robinet,
anneau de blocage
14 K781ASM06 Bague recouvrement robinet + anneau de blocage + poignée robinet
+ embout tuyau + réducteur de pression + écrou
15 K780ASM06 Tuyauterie interne + tuyau intérieur
souple avec écrou + collier de serrage
+ partie centrale du robinet
16 K781ASM14 Boulon et écrou
17 K781ASM13 Adaptateur de tuyau, bague de préfi ltre
18 K78100201 Support de réservoir
19 K78100301 Plaque support réservoir
20 K78102383 Vis
21 K784-1193 Boulon d’ancrage avec rondelle élastique, joint rond

212
