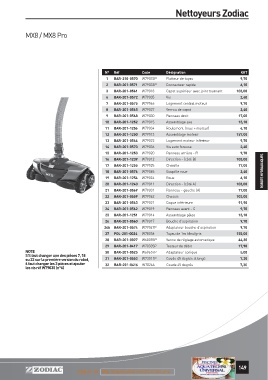

Page 148 - PIECES-DETACHEES_aquatechni-universal_tome-1

Nettoyeurs Zodiac

MX8 / MX8 Pro

N° Réf Code Désignation €HT
1 BAR-210-0570 W79032P Flotteur de tuyau 9,70
2 BAR-201-0571 W79033P Connecteur rapide 6,10
3 BAR-201-0561 W79018 Capot supérieur avec joint tournant 103,00
6 BAR-201-0572 W79035 Vis 2,40
7 BAR-201-0575 W79066 Logement central moteur 9,70
8 BAR-201-0565 W79027 Verrou de capot 2,40
9 BAR-201-0568 W79030 Panneau droit 17,00
10 BAR-201-1252 W79015 Assemblage axe 15,10
11 BAR-201-1256 W79034 Roulement (roue + moteur) 6,10
12 BAR-201-1250 W79013 Assemblage moteur 157,00
13 BAR-201-0564 W79022 Logement moteur inférieur 9,70
14 BAR-201-0573 W79036 Vis auto foreuse 2,40
15 BAR-201-1253 W79020 Panneau arrière - R 9,70
ROBOTS HYDRAULIQUES
16 BAR-201-1239 W79012 Direction - (côté B) 103,00
17 BAR-201-1255 W79025 Chenille 17,00
18 BAR-201-0576 W79065 Goupille roue 2,40
19 BAR-201-1254 W79024 Roue 6,10
20 BAR-201-1240 W79011 Direction - (côté A) 103,00
21 BAR-201-0569 W79031 Panneau - gauche (A) 17,00
22 BAR-201-0559 W79062 Chassis 103,00
23 BAR-201-0563 W79021 Coque inférieure 91,90
24 BAR-201-0562 W79019 Panneau avant - C 9,70
25 BAR-201-1251 W79014 Assemblage pâles 15,10
26 BAR-201-0560 W79017 Bouche d’aspiration 9,70
26b BAR-201-0574 W79047P Adaptateur bouche d’aspiration 9,70
27 POL-201-0024 W78056 Tuyau de 1m bleu/gris 155,00
28 BAR-201-0027 W60055P Vanne de réglage automatique 44,30
29 BAR-201-0417 W70335P Testeur de débit 17,90
NOTE 30 BAR-201-0525 W69657P Adaptateur conique 5,00
S’il faut changer une des pièces 7, 18
ou 22 sur la première version du robot, 31 BAR-201-0553 W73011P Coude 45 degrés allongé 7,30
il faut changer les 3 pièces et ajouter 32 BAR-201-0416 W70244 Coude 45 degrés 7,30
les vis réf W79035 (n°6)

149
