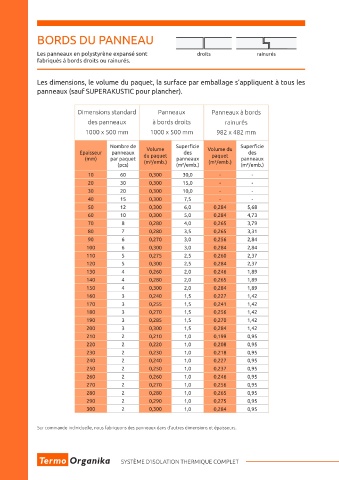

BORDS DU PANNEAU PANNEAUX EN POLYSTYRÈNE EXPANSÉ

Les panneaux en polystyrène expansé sont droits rainurés POUR APPLICATION SPÉCIALE
fabriqués à bords droits ou rainurés.

À appliquer à des endroits précis du bâtiment.
Les dimensions, le volume du paquet, la surface par emballage s’appliquent à tous les
panneaux (sauf SUPERAKUSTIC pour plancher).

Dimensions standard Panneaux Panneaux à bords
des panneaux à bords droits rainurés
1000 x 500 mm 1000 x 500 mm 982 x 482 mm

Nombre de Volume Superficie Volume du Superficie
Épaisseur panneaux du paquet des paquet des
(mm) par paquet panneaux panneaux
(pcs) (m³/emb.) (m²/emb.) (m³/emb.) (m²/emb.)
10 60 0,300 30,0 - -
20 30 0,300 15,0 - -
30 20 0,300 10,0 - -
40 15 0,300 7,5 - -
50 12 0,300 6,0 0,284 5,68
60 10 0,300 5,0 0,284 4,73
70 8 0,280 4,0 0,265 3,79 PANNEAUX PSE SUPERAKUSTIC pour plancher
80 7 0,280 3,5 0,265 3,31
90 6 0,270 3,0 0,256 2,84 4 destinés à la réalisation d’une couche d’isolation 4 les systèmes de plancher avec des panneaux de
100 6 0,300 3,0 0,284 2,84 posée sous la chape dans les parquets flottants polystyrène expansé SUPERAKUSTIC peuvent être
110 5 0,275 2,5 0,260 2,37 4 atténue les bruits de chocs utilisés dans les bâtiments résidentiels (multifa-
120 5 0,300 2,5 0,284 2,37 4 à appliquer dans des locaux où la charge utile au miliaux et unifamiliaux) et les bâtiments d’utilité
130 4 0,260 2,0 0,246 1,89 sol sur la couche d’égalisation ne dépasse pas générale, neufs ou rénovés
2
2
140 4 0,280 2,0 0,265 1,89 4,0 kN/m (400 kG/m )
150 4 0,300 2,0 0,284 1,89
160 3 0,240 1,5 0,227 1,42
170 3 0,255 1,5 0,241 1,42
180 3 0,270 1,5 0,256 1,42
190 3 0,285 1,5 0,270 1,42 λ D – coefficient déclaré de
200 3 0,300 1,5 0,284 1,42 conductivité thermique
λ 0,045 W/(m·K) lambda [W/(m·K)]
210 2 0,210 1,0 0,199 0,95 D
220 2 0,220 1,0 0,208 0,95
230 2 0,230 1,0 0,218 0,95 Épaisseur en mm* 17/15 22/20 27/25 33/30 38/35 43/40 53/50
240 2 0,240 1,0 0,227 0,95 Nombre de panneaux par paquet pcs 35 27 22 18 15 14 11
250 2 0,250 1,0 0,237 0,95 Volume du paquet m³/emb. 0,298 0,297 0,297 0,297 0,285 0,301 0,292
260 2 0,260 1,0 0,246 0,95 Raideur dynamique MN/m 3 17,50 13,50 11,00 9,00 7,50 7,00 5,50
270 2 0,270 1,0 0,256 0,95 2
280 2 0,280 1,0 0,265 0,95 Surface des panneaux m /emballage 40 30 30 30 20 20 20
290 2 0,290 1,0 0,275 0,95 Indice de réduction de bruits de chocs 27 29 30 32 32 33 34
Δ (delta) Lw dB
300 2 0,300 1,0 0,284 0,95
Coefficient de compressibilité CP3 CP3 CP3 CP3 CP3 CP3 CP3
Charge utile 400 kG/m 2 400 kG/m 2 400 kG/m 2 400 kG/m 2 400 kG/m 2 400 kG/m 2 400 kG/m 2 PANNEAUX PSE
Sur commande individuelle, nous fabriquons des panneaux dans d’autres dimensions et épaisseurs.
* L’épaisseur des panneaux SUPERAKUSTIC pour plancher est indiquée en mm avant et après l’application d’une chape de 50 mm.

SYSTÈME D’ISOLATION THERMIQUE COMPLET PSE CRÉPIS PEINTURES COLLES 15
