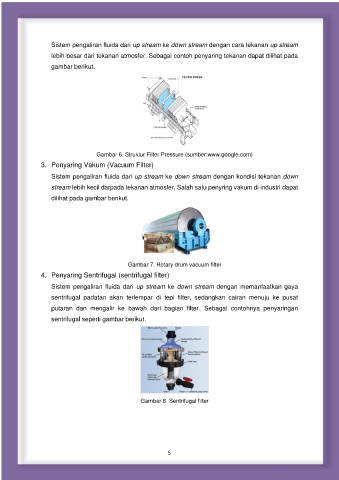

Sistem pengaliran fluida dari up stream ke down stream dengan cara tekanan up stream
lebih besar dari tekanan atmosfer. Sebagai contoh penyaring tekanan dapat dilihat pada

gambar berikut.

Gambar 6. Struktur Filter Pressure (sumber:www.google.com)
3. Penyaring Vakum (Vacuum Filter)

Sistem pengaliran fluida dari up stream ke down stream dengan kondisi tekanan down
stream lebih kecil darpada tekanan atmosfer. Salah satu penyring vakum di industri dapat

dilihat pada gambar berikut.

Gambar 7. Rotary drum vacuum filter

4. Penyaring Sentrifugal (sentrifugal filter)
Sistem pengaliran fluida dari up stream ke down stream dengan memanfaatkan gaya
sentrifugal padatan akan terlempar di tepi filter, sedangkan cairan menuju ke pusat

putaran dan mengalir ke bawah dari bagian filter. Sebagai contohnya penyaringan
sentrifugal seperti gambar berikut.

Gambar 8. Sentrifugal filter

5
