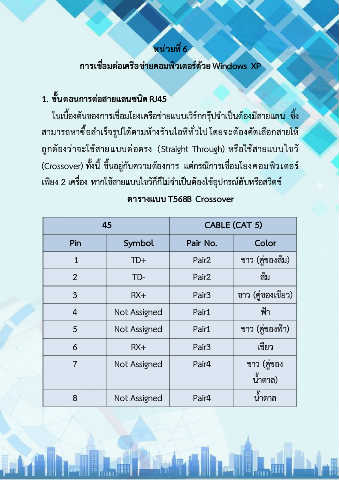

หน่วยที่ 6

กำรเชื่อมต่อเครือข่ำยคอมพิวเตอร์ด้วย Windows XP

1. ขั้นตอนกำรต่อสำยแลนซนิด RJ45

ในเบื้องต้นของการเชื่อมโยงเครือข่ายแบบเวิร์กกรุ๊ปจําเป็นต้องมีสายแลน ซึ้ง

สามารถหาซื้อสําเร็จรูปได้ตามห้างร้านไอทีทั่วไป โดยจะต้องคัดเลือกสายให้

ถูกต้องว่าจะใช้สายแบบต่อตรง (Straight Through) หรือใช้สายแบบไขว้

(Crossover) ทั้งนี้ ขึ้นอยู่กับความต้องการ แต่กรณีการเชื่อมโยงคอมพิวเตอร์

เพียง 2 เครื่อง หากใช้สายแบบไขว้ก็ก็ไม่จําเป็นต้องใช้อุปกรณ์ฮับหรือสวิตช์

ตำรำงแบบ T568B Crossover

45 CABLE (CAT 5)

Pin Symbol Pair No. Color

1 TD+ Pair2 ขาว (คู่ของส้ม)

2 TD- Pair2 ส้ม

3 RX+ Pair3 ขาว (คู่ของเขียว)

4 Not Assigned Pair1 ฟ้า

5 Not Assigned Pair1 ขาว (คู่ของฟ้า)

6 RX+ Pair3 เขียว

7 Not Assigned Pair4 ขาว (คู่ของ

นํ้าตาล)

8 Not Assigned Pair4 นํ้าตาล
