81
3. โครงสร้ำงแบบริง (Ring Topology)
เป็นการเชื่อมต่อที่มีลักษณะเป็นวงแหวน การรับ – ส่งข้อมูลจะเป็นไปใน
ทิศทางเดียวโดยใช้ Token ซึ่งเป็นตัวอนุญาตให้คอมพิวเตอร์ตัวใดมีสิทธิส่ง
ข้อมูลเพื่อไม่ให้เกิดการชนกันของข้อมูล โดยถ้าคอมพิวเตอร์ตัวใดต้องการส่ง
ข้อมูลก็จะไปจับ Token มา และใส่ข้อมูลไปกับ Token ซึ่งในขณะที่ Token ไม่
ว่าง คอมพิวเตอร์ตัวอื่นก็ไม่สามารถส่งข้อมูลได้ จึงจําเป็นต้องรอให้ Token ว่าง
ซึ่ง Token จะว่างก็ต่อเมื่อส่งข้อมูลได้ถูกต้องเรียบร้อยแล้ว แสดงดังรูปที่ 4.5

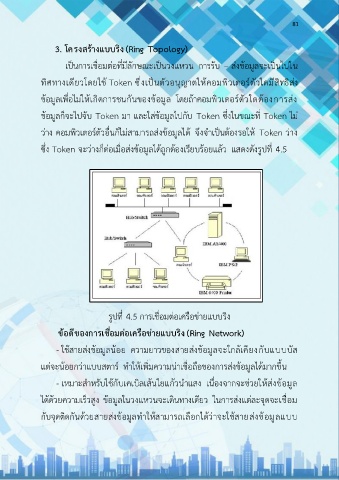

รูปที่ 4.5 การเชื่อมต่อเครือข่ายแบบริง
ข้อดีของกำรเชื่อมต่อเครือข่ำยแบบริง (Ring Network)
- ใช้สายส่งข้อมูลน้อย ความยาวของสายส่งข้อมูลจะใกล้เคียงกับแบบบัส
แต่จะน้อยกว่าแบบสตาร์ ทําให้เพิ่มความน่าเชื่อถือของการส่งข้อมูลได้มากขึ้น
- เหมาะสําหรับใช้กับเคเบิลเส้นใยแก้วนําแสง เนื่องจากจะช่วยให้ส่งข้อมูล
ได้ด้วยความเร็วสูง ข้อมูลในวงแหวนจะเดินทางเดียว ในการส่งแต่ละจุดจะเชื่อม
กับจุดติดกันด้วยสายส่งข้อมูลทําให้สามารถเลือกได้ว่าจะใช้สายส่งข้อมูลแบบ
