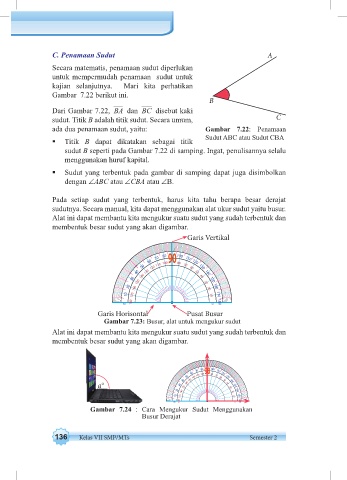

C. Penamaan Sudut A
Secara matematis, penamaan sudut diperlukan
untuk mempermudah penamaan sudut untuk
kajian selanjutnya. Mari kita perhatikan
Gambar 7.22 berikut ini.
B
Dari Gambar 7.22, BA dan BC disebut kaki
sudut. Titik B adalah titik sudut. Secara umum, C
ada dua penamaan sudut, yaitu: Gambar 7.22: Penamaan

 Titik B dapat dikatakan sebagai titik Sudut ABC atau Sudut CBA
sudut B seperti pada Gambar 7.22 di samping. Ingat, penulisannya selalu
menggunakan huruf kapital.
 Sudut yang terbentuk pada gambar di samping dapat juga disimbolkan
dengan ∠ABC atau ∠CBA atau ∠B.

Pada setiap sudut yang terbentuk, harus kita tahu berapa besar derajat
sudutnya. Secara manual, kita dapat menggunakan alat ukur sudut yaitu busur.
Alat ini dapat membantu kita mengukur suatu sudut yang sudah terbentuk dan
membentuk besar sudut yang akan digambar.
Garis Vertikal

90

180 170 160 150 140 130 120 110 100 80 70 60 50 40 30 20 10 0
0 10 20 30 40 50 60 70 80 100 110 120 130 140 150 160 170 180
Garis Horisontal Pusat Busur
Gambar 7.23: Busur, alat untuk mengukur sudut
Alat ini dapat membantu kita mengukur suatu sudut yang sudah terbentuk dan
membentuk besar sudut yang akan digambar.

90

a°

180 170 160 150 140 130 120 110 100 80 70 60 50 40 30 20 10 0
0 10 20 30 40 50 60 70 80 100 110 120 130 140 150 160 170 180
Gambar 7.24 : Cara Mengukur Sudut Menggunakan
Busur Derajat

136 Kelas VII SMP/MTs Semester 2
