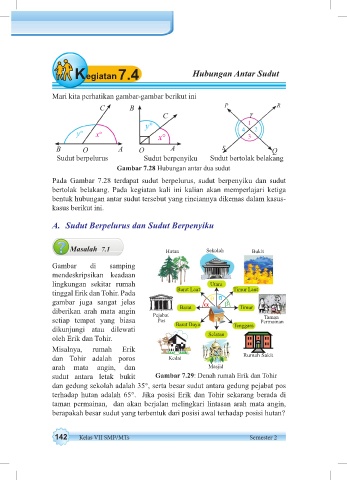

Page 150 - Matematika Sm2 SMP Kelas 7 BS press

K Hubungan Antar Sudut
egiatan7.4

Mari kita perhatikan gambar-gambar berikut ini
C B P R
C T
y° 4 1 2
y° x° x° 3
B O A O A S Q
Sudut berpelurus Sudut berpenyiku Sudut bertolak belakang
Gambar 7.28 Hubungan antar dua sudut

Pada Gambar 7.28 terdapat sudut berpelurus, sudut berpenyiku dan sudut
bertolak belakang. Pada kegiatan kali ini kalian akan memperlajari ketiga
bentuk hubungan antar sudut tersebut yang rinciannya dikemas dalam kasus-
kasus berikut ini.

A. Sudut Berpelurus dan Sudut Berpenyiku

Masalah 7.1 Hutan Sekolah Bukit

Gambar di samping
mendeskripsikan keadaan
lingkungan sekitar rumah Utara
tinggal Erik dan Tohir. Pada Barat Laut θ σ Timur Laut
gambar juga sangat jelas α β
diberikan arah mata angin Pejabat Barat Timur
Taman
setiap tempat yang biasa Pos Barat Daya Permainan
dikunjungi atau dilewati Tenggara
oleh Erik dan Tohir. Selatan
Misalnya, rumah Erik
dan Tohir adalah poros Kedai Rumah Sakit
arah mata angin, dan Masjid
sudut antara letak bukit Gambar 7.29: Denah rumah Erik dan Tohir
dan gedung sekolah adalah 35°, serta besar sudut antara gedung pejabat pos
terhadap hutan adalah 65°. Jika posisi Erik dan Tohir sekarang berada di
taman permainan, dan akan berjalan melingkari lintasan arah mata angin,
berapakah besar sudut yang terbentuk dari posisi awal terhadap posisi hutan?

142 Kelas VII SMP/MTs Semester 2
