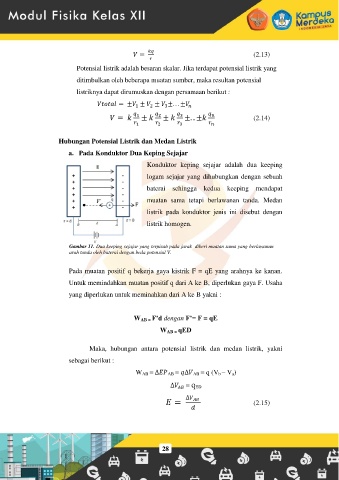

Page 28 - E-Modul Listrik Statis Kelas XII
P. 28
(2.13)
Potensial listrik adalah besaran skalar. Jika terdapat potensial listrik yang
ditimbulkan oleh beberapa muatan sumber, maka resultan potensial
listriknya dapat dirumuskan dengan persamaan berikut :
(2.14)
Hubungan Potensial Listrik dan Medan Listrik
a. Pada Konduktor Dua Keping Sejajar
Konduktor keping sejajar adalah dua keeping
logam sejajar yang dihubungkan dengan sebuah
baterai sehingga kedua keeping mendapat
muatan sama tetapi berlawanan tanda. Medan
listrik pada konduktor jenis ini disebut dengan
listrik homogen.
Gambar 11. Dua keeping sejajar yang terpisah pada jarak diberi muatan sama yang berlawanan
arah tanda oleh baterai dengan beda potensial V.
Pada muatan positif q bekerja gaya kistrik F = qE yang arahnya ke kanan.
Untuk memindahkan muatan positif q dari A ke B, diperlukan gaya F. Usaha
yang diperlukan untuk meminahkan dari A ke B yakni :
W AB = F’d dengan F’= F = qE
W AB = qED
Maka, hubungan antara potensial listrik dan medan listrik, yakni
sebagai berikut :
W AB = AB = AB = q (V b – V a)
= q ED
(2.15)
