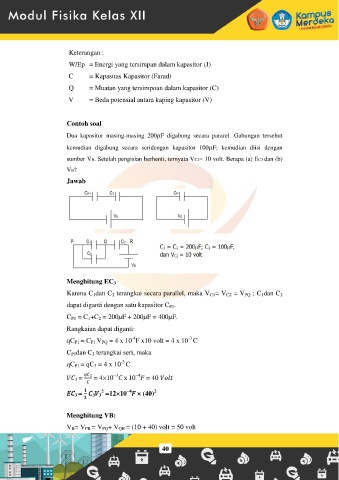

Page 40 - E-Modul Listrik Statis Kelas XII

Keterangan :
W/Ep = Energi yang tersimpan dalam kapasitor (J)

C = Kapasitas Kapasitor (Farad)
Q = Muatan yang tersimpoan dalam kapasitor (C)

V = Beda potensial antara kaping kapasitor (V)

Contoh soal

Dua kapasitor masing-masing 200 F digabung secara pararel. Gabungan tersebut

kemudian digabung secara seridengan kapasitor 100 F; kemudian diisi dengan
sumber VB. Setelah pengisian berhenti, ternyata VC2= 10 volt. Berapa (a) EC3 dan (b)
VB?

Jawab

Menghitung EC 3
Karena C 1dan C 2 terangkai secara parallel, maka V C1= V C2 = V PQ ; C 1dan C 2

dapat diganti dengan satu kapasitor C P1.

C P1 = C 1+C 2 = 200 F + 200 F = 400 F.
Rangkaian dapat diganti:

-4
-3
qC P1 = C P1.V PQ = 4 x 10 F x10 volt = 4 x 10 C
C P1dan C 3 terangkai seri, maka
-3
qC P1 = qC 3 = 4 x 10 C
−3
−4
3 = = 4×10 x 10 = 40

−4
2
3 = 3 3 =12×10 × (40) 2

Menghitung VB:
V B= V PR = V PQ+ V QR = (10 + 40) volt = 50 volt

40
