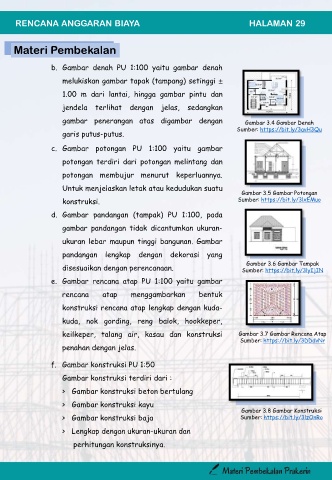

RENCANA ANGGARAN BIAYA HALAMAN 29

Materi Pembekalan

b. Gambar denah PU 1:100 yaitu gambar denah

melukiskan gambar tapak (tampang) setinggi ±
1.00 m dari lantai, hingga gambar pintu dan

jendela terlihat dengan jelas, sedangkan
gambar penerangan atas digambar dengan Gambar 3.4 Gambar Denah
Sumber: https://bit.ly/3avH3Qu
garis putus-putus.

c. Gambar potongan PU 1:100 yaitu gambar

potongan terdiri dari potongan melintang dan
potongan membujur menurut keperluannya.

Untuk menjelaskan letak atau kedudukan suatu
Gambar 3.5 Gambar Potongan
konstruksi. Sumber: https://bit.ly/3lxEMuo
d. Gambar pandangan (tampak) PU 1:100, pada

gambar pandangan tidak dicantumkan ukuran-

ukuran lebar maupun tinggi bangunan. Gambar

pandangan lengkap dengan dekorasi yang
Gambar 3.6 Gambar Tampak
disesuaikan dengan perencanaan. Sumber: https://bit.ly/3lyIjIN
e. Gambar rencana atap PU 1:100 yaitu gambar

rencana atap menggambarkan bentuk
konstruksi rencana atap lengkap dengan kuda-

kuda, nok gording, reng balok, hookkeper,

keilkeper, talang air, kasau dan konstruksi Gambar 3.7 Gambar Rencana Atap
Sumber: https://bit.ly/3DDdvNr
penahan dengan jelas.

f. Gambar konstruksi PU 1:50

Gambar konstruksi terdiri dari :
> Gambar konstruksi beton bertulang

> Gambar konstruksi kayu
Gambar 3.8 Gambar Konstruksi
> Gambar konstruksi baja Sumber: https://bit.ly/3lzOnRo
> Lengkap dengan ukuran-ukuran dan

perhitungan konstruksinya.
