Page 120 - TEKNOLOGI MATERIAL DAN MEKANIK
P. 120

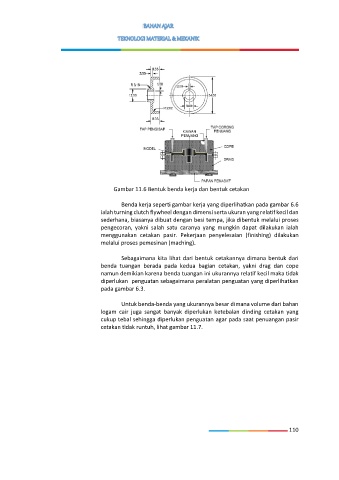

Gambar 11.6 Bentuk benda kerja dan bentuk cetakan
Benda kerja seperti gambar kerja yang diperlihatkan pada gambar 6.6
ialah turning clutch flywheel dengan dimensi serta ukuran yang relatif kecil dan
sederhana, biasanya dibuat dengan besi tempa, jika dibentuk melalui proses
pengecoran, yakni salah satu caranya yang mungkin dapat dilakukan ialah
menggunakan cetakan pasir. Pekerjaan penyelesaian (finishing) dilakukan
melalui proses pemesinan (maching).
Sebagaimana kita lihat dari bentuk cetakannya dimana bentuk dari
benda tuangan berada pada kedua bagian cetakan, yakni drag dan cope
namun demikian karena benda tuangan ini ukurannya relatif kecil maka tidak
diperlukan penguatan sebagaimana peralatan penguatan yang diperlihatkan
pada gambar 6.3.
Untuk benda-benda yang ukurannya besar dimana volume dari bahan
logam cair juga sangat banyak diperlukan ketebalan dinding cetakan yang
cukup tebal sehingga diperlukan penguatan agar pada saat penuangan pasir
cetakan tidak runtuh, lihat gambar 11.7.
110
