Page 243 - TEKNOLOGI MATERIAL DAN MEKANIK

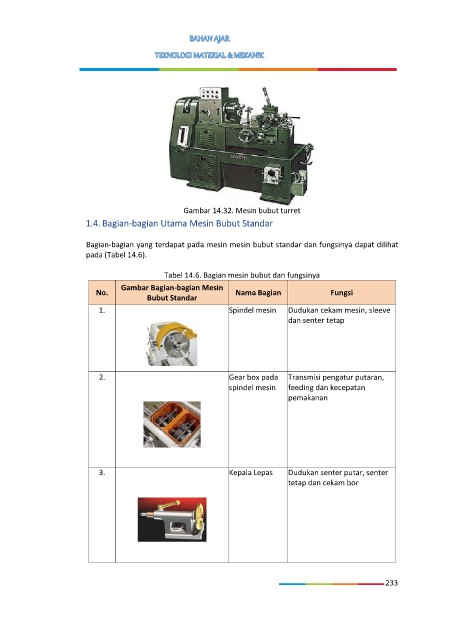

Gambar 14.32. Mesin bubut turret
1.4. Bagian-bagian Utama Mesin Bubut Standar

Bagian-bagian yang terdapat pada mesin mesin bubut standar dan fungsinya dapat dilihat
pada (Tabel 14.6).

Tabel 14.6. Bagian mesin bubut dan fungsinya
Gambar Bagian-bagian Mesin
No. Nama Bagian Fungsi
Bubut Standar
1. Spindel mesin Dudukan cekam mesin, sleeve

dan senter tetap

2. Gear box pada Transmisi pengatur putaran,
spindel mesin feeding dan kecepatan
pemakanan

3. Kepala Lepas Dudukan senter putar, senter
tetap dan cekam bor

233
