Benda yang demikian ini biasanya merupakan bagian dari konsruksi rakitan sehingga
masing-masing komponen akan terpasang secara baik, misalnya Cylinder Block
dengan Cylinder head pada engine dan lain-lain. Untuk itu maka benda tuangan
tersebut harus diberikan kelebihan ukuran, sehingga setelah pemesinan ukuran akhir
sesuai dengan yang dikehendaki, oleh karena itu pula analisis terhadap gambar kerja
menjadi sangat penting sebelum pembentukan model yakni drag dan cope
dilakukan.
Tabel berikut merupakan acuan dalam memberikan ukuran tambahan pada cetakan
sesuai dengan ukuran benda yang akan dikerjakan.

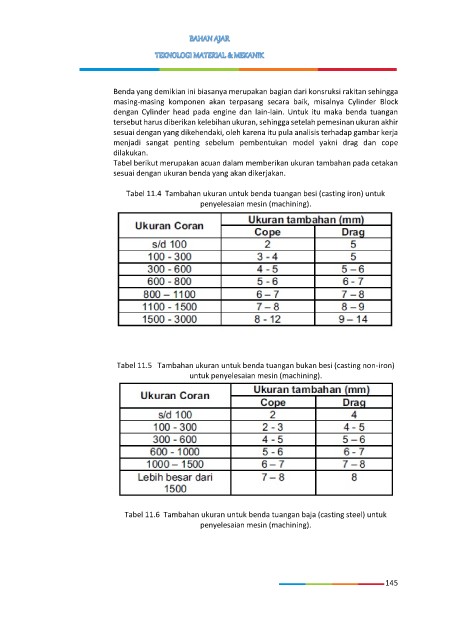

Tabel 11.4 Tambahan ukuran untuk benda tuangan besi (casting iron) untuk
penyelesaian mesin (machining).
Tabel 11.5 Tambahan ukuran untuk benda tuangan bukan besi (casting non-iron)
untuk penyelesaian mesin (machining).
Tabel 11.6 Tambahan ukuran untuk benda tuangan baja (casting steel) untuk
penyelesaian mesin (machining).
145
